AMPLIFICATORI A VALVOLE
I GIGANTI DELLE AMPLIFICAZIONI A TUBI

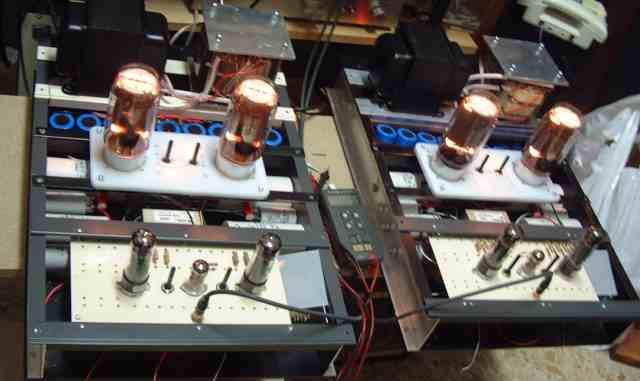

le GM70 in push pull ,solo tre stadi accoppiati a trasformatore/sfasatore, alla 6c45 è demandato il compito
di quasi tutta l' amplificazione in tensione e caricata a trasformatore è accoppiata alle EL34 a pseudo triodo
che pilotano a fondo le griglie delle GM70.

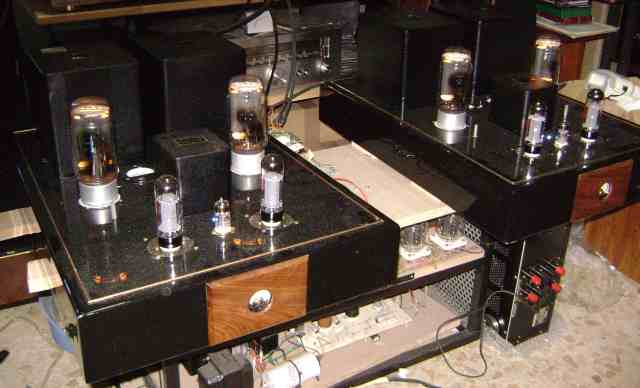

Qui di seguito i prototipi di lavoro in funzione.
Ecco i finali finiti con i trasformatori full Bartolucci , strumenti per il bias e strumentino frontale per la potenza di uscita

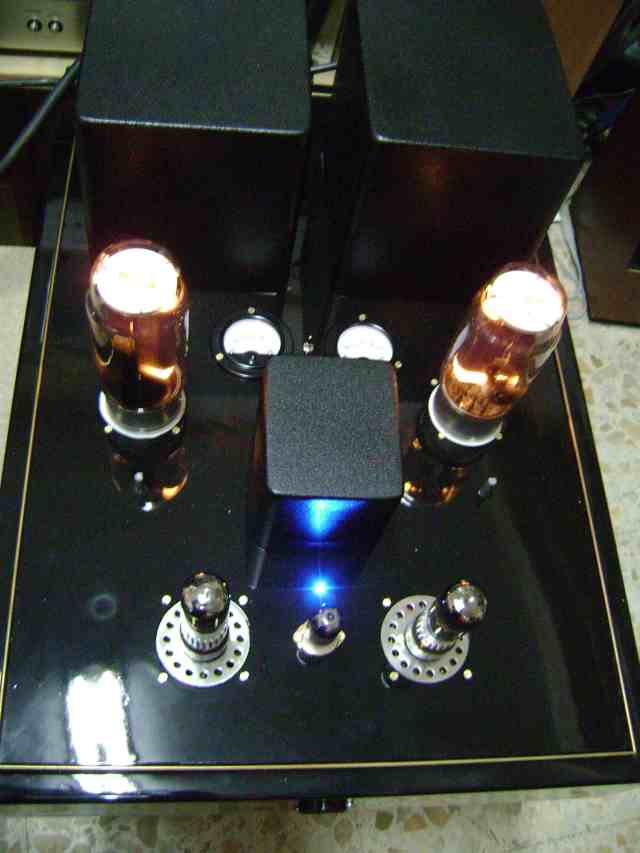

altra immagine dall' alto dei finali finiti

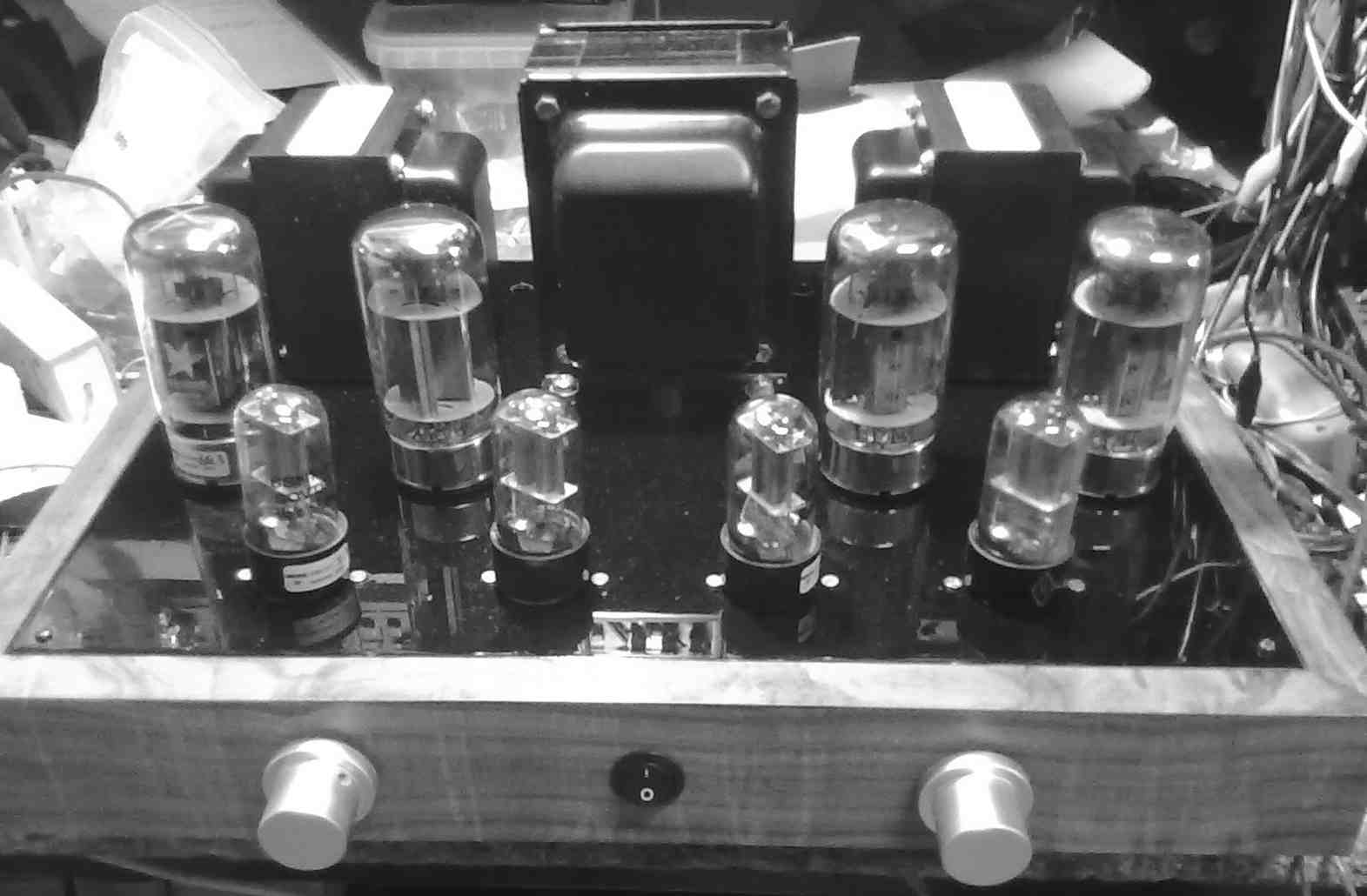

amplificatore integrato con le 6550 e 6sn7 , ultima versione . Telaio in ciliegio massello , piano in acciaio laccato a specchio, potenziometro alps rk27 in B/N

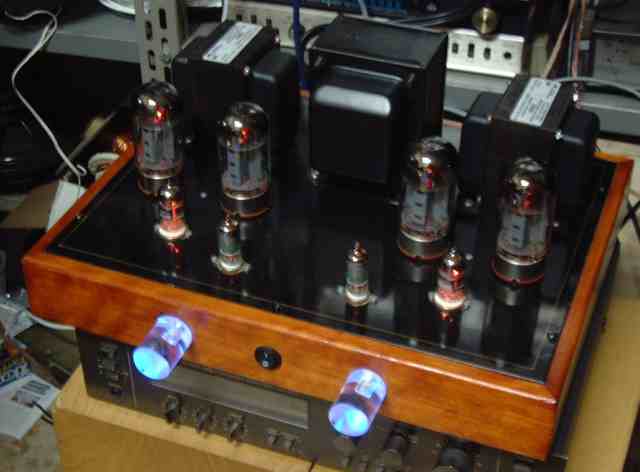

Integrato in ciliegio massello ,6550 , 6n1p , ef86. Manopole illuminate.

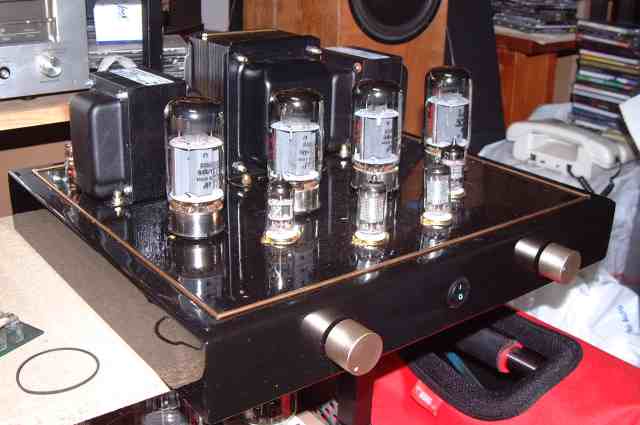

altro integrato con le 6550, 6n1p e ef86 . Telaio in acciaio laccato nero e rifiniture in ottone massiccio , trasformatori hammond come di consueto.

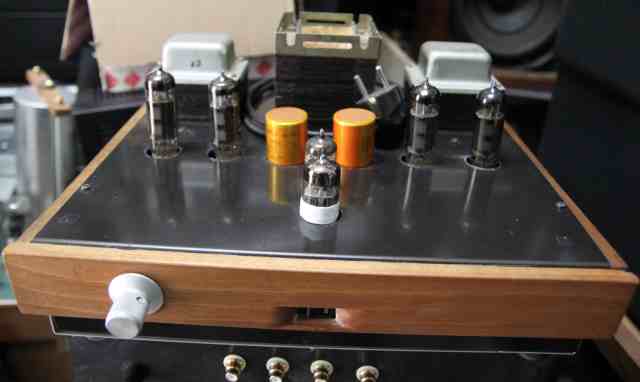

Una delle mie prime realizzazioni a tubi , ormai ventennale , in laboratorio per sostituzione del pot ormai ossidato.ecc82 ed EL84 sono i tubi utilizzati.
Trasformatori avvolti nel mio laboratorio .

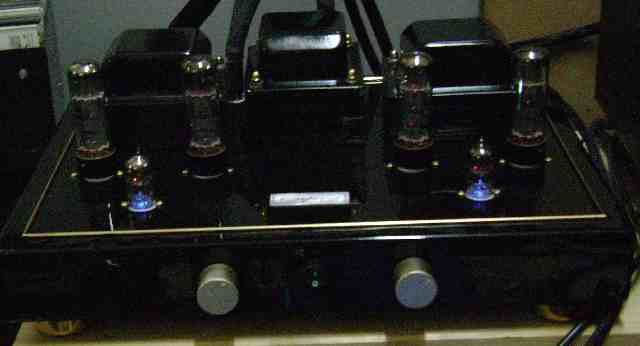

integrato minimale con le EL34 ed ECC82 come pilota/sfasatore , zero controreazione.

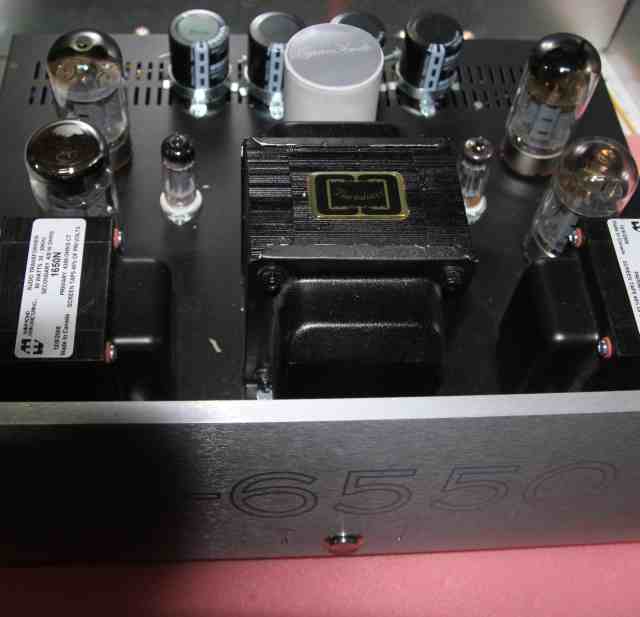

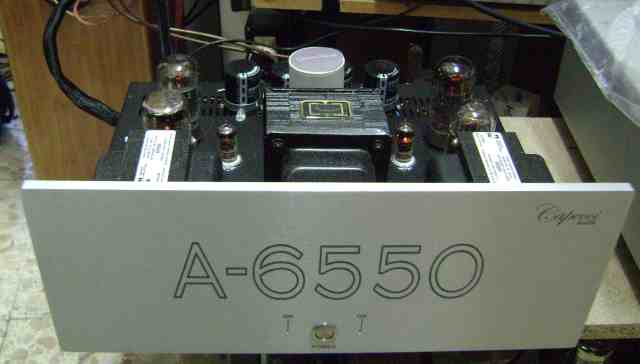

Il finale con le 6550 nella sua veste piu tecnica e portato al meglio per componentistica e raffinatezza circuitale.
Provato sui quaderni di Fedeltà del Suono n 41 da Claudio Checchi con ottima prova di sonorità e potenza.
Trasformatori di uscita Hammond e di alimentazione Bartolucci a bassissimo flusso disperso

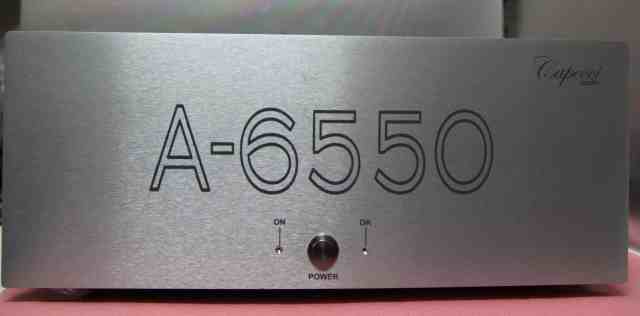

Frontale in alluminio anodizzato da 10mm, 200mm per 420mm.

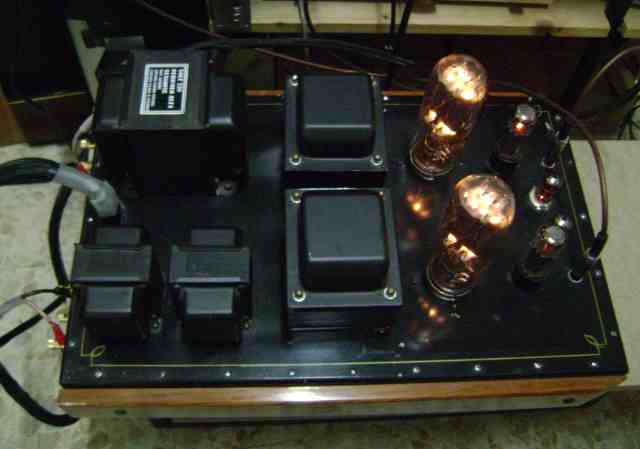

Finale con le 845 monoblocco ,el34 come piplota e 6n1p come amplificatrice in tensione principale.

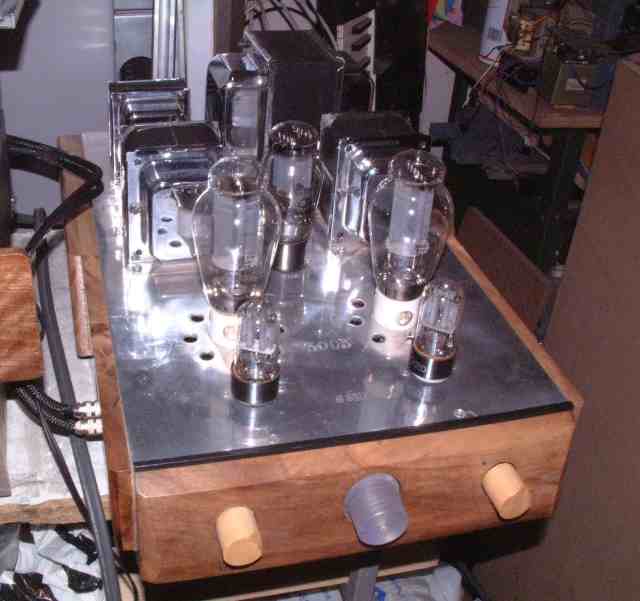

integrato con le 300b e le 6sn7 come driver , circuito classicissimo ma anche questo con tutte le cose
importanti di qualità , come trasformatori con nuclei a c , alimentazione anodica con condensatori in PP e condensatori
di blocco della continua in carta e olio .
Telaio in massello di noce nazionale e top in alluminio da 5mm .
